電纜的外徑?jīng)Q定了拖鏈電纜的zui小彎曲半徑，從而也決定了拖鏈的彎曲半徑。Lw9高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

拖鏈彎曲半徑的計算取決于以下兩個要素：Lw9高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 1、通常情況下，zui大的直徑或厚度及zui硬的電纜決定了zui大允許的zui小彎曲半徑；
• 2、可獲取的安裝空間決定了允許的彎曲半徑（在拖鏈安裝空間有限的情況下）。

彎曲半徑的計算方法：Lw9高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 電纜：國產拖鏈電纜的彎曲半徑是其zui大外徑的7.5倍左右；進口拖鏈電纜的彎曲半徑是其zui大外徑的6倍左右；
• 油管：油管的彎曲半徑是其zui大外徑的12倍左右；
• 水管和氣管：水管和氣管的彎曲半徑是其zui大外徑的10~12倍左右；

在拖鏈中的電纜、油管、水管和氣管選定后，拖鏈的彎曲半徑也就確定了。Lw9高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

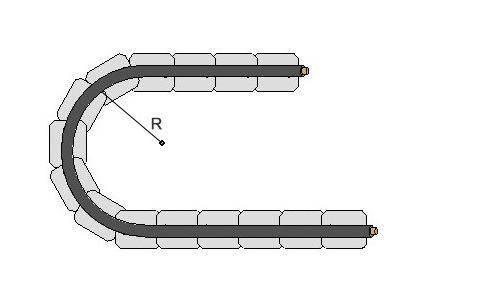

H為拖鏈的實際安裝高度，L為拖鏈厚度尺寸，R為拖鏈的彎曲半徑。Lw9高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

拖鏈彎曲半徑R≥(H-L)/2Lw9高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

在拖鏈安裝空間有限的情況下，先確定了拖鏈zui大彎曲半徑R≤(H-L)/2，然后再選擇合適的拖鏈電纜、油管、水管和氣管。Lw9高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  千萬次的拖鏈電纜應該選擇什么樣的電纜拖鏈？

  答

  拖鏈電纜與電纜拖鏈是理想的搭配。原則上，當電纜拖鏈出現損傷時，拖鏈及其內部的電纜都需要更換，可見，電纜拖鏈的選擇對于拖鏈電纜的使用時限至關重要。所以，耐彎曲千萬次的拖鏈電纜當然需要搭配耐彎曲千萬次的電纜拖鏈。

• 問

  為什么高柔性拖鏈電纜耐彎曲次數越來越高？

  答

  高柔性拖鏈電纜耐彎曲次數越來越高的原因不外乎3種：第一種原因是技術的精進；第二種原因是電纜的拖鏈測試領域進行了細分，應用領域不同，電纜壽命不同；第三種原因是降低了測試條件。
